Гайковерты гидравлические кассетные, серия Market

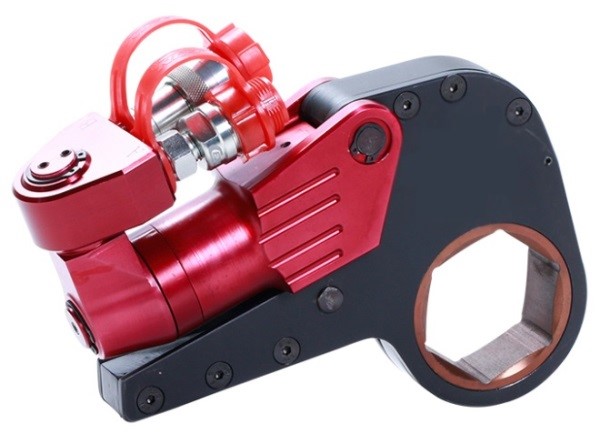

Гайковерты гидравлические кассетные серии Market обладают оптимальным соотношением параметров: габариты, вес, эксплуатационные характеристики, цена. Предназначены для общепромышленного применения.
Особенности гайковертов серии TEV..СM, «Market»
Изготовлены из авиационного алюминий-титанового сплава.
Прецизионный храповик снабжен стопором обратного хода, что позволяет увеличить эффективность и точность приложения крутящего момента и защищает храповую муфту от повреждений при экстремальных нагрузках, предотвращает заклинивание.
Высокая точность приложения крутящего момента при затяжке, ±3%.
Шарнирное соединение подвода рабочей жидкости (360х270°) позволяет ориентировать рукава высокого давления в пространстве.
Максимальное давление рабочей жидкости 70 МПа.
Цельная удлиненная конструкция рабочей части (кассеты) гайковерта обеспечивает меньший вес и большую эффективность реакционной опоры, повышает надежность гайковерта. Диапазон значений крутящего момента, развиваемый данной серией гайковертов, от 237 Нм до 52 088 Нм (9 моделей), максимально соответствует потребностям рынка для работы с резьбовыми соединениями с максимальной эффективностью.
Для исключения ошибочного подключения гайковерты снабжены разными полумуфтами для напорного и сливного рукавов.
Поставляются в удобном и прочном пластиковом кейсе.

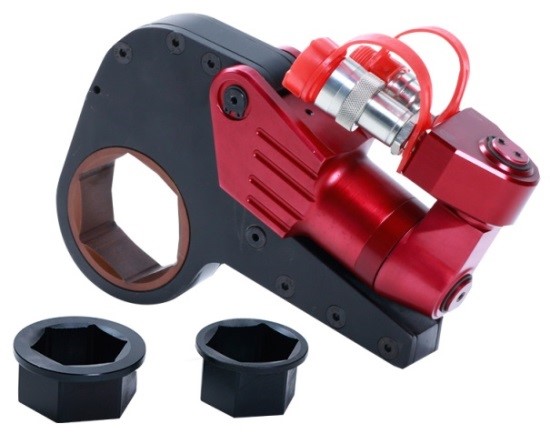

По заказу, гайковерт оснащается удлиненной или угловой реакционной опорой; переходником для кассет с шестигранника на квадрат и пр.
|
Модель |
Крутящий момент, Нм |
Размер кассеты под ключ, мм |
Масса силового модуля, кг |
Масса кассеты, кг |

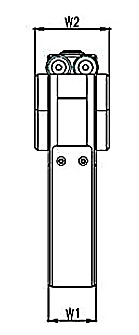

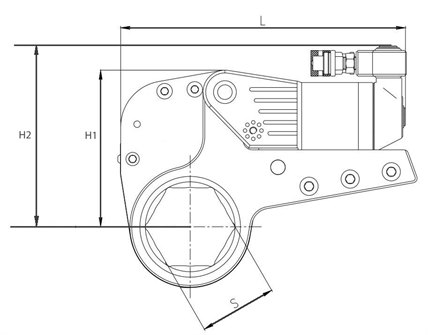

Габариты, мм |
||||
|
L |
H1 |
H2 |
W1 |
W2 |
|||||
|
TEV-24СM |
237-2370 |
36-55 |
0,8 |
1,5 |
192 |
105 |
147 |
32 |
50 |
|
TEV-34СM |
345-3446 |
36-60 |
0,8 |
1,7 |
218 |
118 |
156 |
32 |
50 |
|
TEV-55СM |
546-5458 |
46-80 |
1,9 |
3,6 |
266 |
139 |
167 |
42 |
66 |
|
TEV-105СM |
1055-10550 |
70-105 |
4,2 |
7,6 |
324 |
171 |
198 |
53 |
83 |
|
TEV-185СM |
1848-18484 |
80-115 |
6,8 |
12,2 |
382 |
205 |
231 |
64 |
99 |
|
TEV-248СM |
2481-24814 |
85-120 |
8,1 |
19,3 |
404 |
229 |
255 |
68 |
105 |
|
TEV-290СM |
2909-29089 |
90-130 |
10,5 |
22,3 |
427 |
240 |
265 |
70 |
110 |
|
TEV-423СM |
4231-42311 |
95-145 |
12,7 |
32,3 |
479 |
268 |
289 |
85 |
132 |
|
TEV-520СM |
5209-52088 |
120-145 |
15,2 |
47,5 |
479 |
285 |
302 |
98 |
148 |
М-диаметр болта (шпильки), мм; S-размер шестигранника (гайки) под ключ, мм.
|
TEV-24СM |
TEV-34СM |
TEV-55СM |
|||||||||
|
Модель кассеты |
М, мм |
S, мм |
R, мм |
Модель кассеты |
М, мм |
S, мм |
R, мм |
Модель кассеты |
М, мм |
S, мм |
R, мм |
|
СК3624 |
24 |
36 |
|
СК3634 |
24 |
36 |
31 |
СК4655 |
30 |
46 |
42 |
|
СК4124 |
27 |
41 |
|
СК4134 |
27 |
41 |
34 |
СК5055 |
33 |
50 |
44 |
|
СК4624 |
30 |
46 |
|
СК4634 |
30 |
46 |
37 |
СК5555 |
36 |
55 |
46 |
|
СК5024 |
33 |
50 |
|
СК5034 |
33 |
50 |
40 |
СК6055 |
39 |
60 |
50 |
|
СК5524 |
36 |
55 |
|
СК5534 |
36 |
55 |
43 |
СК6555 |
42 |
65 |
53 |
|
|
|
|
|
СК6034 |
39 |
60 |
46 |
СК7055 |
45 |
70 |
56 |
|
|
|
|
|
|
|
|
|
СК7555 |
48 |
75 |
59 |
|
|
|
|
|
|
|
|
|
СК8055 |
52 |
80 |
62 |
|
TEV-105СM |
TEV-185СM |
TEV-248СM |
|||||||||
|
СК70105 |
45 |
70 |
58 |
СК80185 |
52 |
80 |
67 |
СК85248 |
56 |
85 |
73 |
|
СК75105 |
48 |
75 |
60 |
СК85185 |
56 |
85 |
69 |
СК90248 |
60 |
90 |
75 |
|
СК80105 |
52 |
80 |
63 |
СК90185 |
60 |
90 |
72 |
СК95248 |
64 |
95 |
77 |
|
СК85105 |
56 |
85 |
65 |
СК95185 |
64 |
95 |
76 |
СК100248 |
68 |
100 |
77 |
|
СК90105 |
60 |
90 |
68 |
СК100185 |
68 |
100 |
78 |
СК105248 |
72 |
105 |
83 |
|
СК95105 |
64 |
95 |
71 |
СК105185 |
72 |
105 |
81 |
СК110248 |
76 |
110 |
83 |
|
СК100105 |
68 |
100 |
75 |
СК110185 |
76 |
110 |
85 |
СК115248 |
80 |
115 |
88 |
|
СК105105 |
72 |
105 |
78 |
СК115185 |
80 |
115 |
87 |
СК120248 |
85 |
120 |
93 |
|
TEV-290СM |
TEV-423СM |
TEV-520СM |
|||||||||
|
СК90290 |
60 |
90 |
77 |
СК95423 |
64 |
95 |
83 |
СК120520 |
85 |
120 |
|
|
СК95290 |
64 |
95 |
80 |
СК100423 |
68 |
100 |
83 |
СК130520 |
90 |
130 |
|
|
СК100290 |
68 |
100 |
80 |
СК105423 |
72 |
105 |
89 |
СК145520 |
100 |
145 |
|
|
СК105290 |
72 |
105 |
85 |
СК110423 |
76 |
110 |
89 |
|
|
|
|
|
СК110290 |
76 |
110 |
85 |
СК115423 |
80 |
115 |
94 |
|
|
|
|
|
СК115290 |
80 |
115 |
90 |
СК120423 |
85 |
120 |
98 |
|
|
|
|
|
СК120290 |
85 |
120 |
95 |
СК130423 |
90 |
130 |
104 |
|
|
|
|
|
СК130290 |
90 |
130 |
102 |
СК145423 |
100 |
145 |
114 |
|
|
|
|
|
Принадлежности к кассетам дляTEV-24CM |
|
|
от ГС3630-24 до ГС5536-24 |
Сменные вставки для кассет от 36/30 мм до 55/36 мм для TEV-24CM |
|
Принадлежности к кассетам дляTEV-34CM |
|
|
от ГС3630-34 до ГС6041-34 |
Сменные вставки для кассет от 36/30 мм до 60/41 мм для TEV-34CM |
|
Принадлежности к кассетам дляTEV-55CM |
|
|
от ГС4641-55 до ГС8055-55 |
Сменные вставки для кассет от 46/41 мм до 80/55 мм для TEV-55CM |
|
Принадлежности к кассетам дляTEV-105CM |
|
|
от ГС7060-105 до ГС10580-105 |
Сменные вставки для кассет от 70/60 мм до 105/80 мм для TEV-105CM |
|
Принадлежности к кассетам дляTEV-185CM |
|
|
от ГС8070-185 до ГС11590-185 |
Сменные вставки для кассет от 80/70 мм до 115/90 мм для TEV-185CM |
|
Принадлежности к кассетам дляTEV-248CM |
|
|
от ГС8575-248 до ГС12095-248 |
Сменные вставки для кассет от 85/75 мм до 120/95 мм для TEV-248CM |
|
Принадлежности к кассетам дляTEV-290CM |
|
|
от ГС9080-290 до ГС130105-290 |
Сменные вставки для кассет от 90/80 мм до 130/105 мм для TEV-290CM |
|
Принадлежности к кассетам дляTEV-423CM |
|
|
от ГС9585-423 до ГС145115-423 |
Сменные вставки для кассет от 95/85 мм до 145/115 мм для TEV-423CM |
|
Принадлежности к кассетам для TEV-520CM |
|
|
от ГС120110-520 до ГС145115-520 |
Сменные вставки для кассет от 120/110 мм до 145/115 мм для TEV-520CM |
