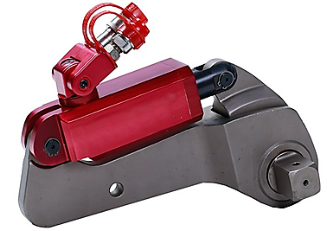

Гидравлические гайковерты с оптимальным соотношением параметров: габариты, вес, эксплуатационные характеристики, цена. Предназначены для общепромышленного применения.
Дизайн, совмещающий современные требования эргономики и обеспечивающий надежное функционирование гайковерта.
Простой и надежный механизм трансмиссии (силовой передачи) легко обслуживается, гайковерт удобен и недорогой в эксплуатации.
Компактная встроенная реакционная опора, фиксированная в плоскости гайковерта, обеспечивает надежное восприятие нагрузки.
Диапазон значений крутящего момента, развиваемый данной серией гайковертов, от 485Нм до 159 355 Нм (10 моделей), максимально соответствует потребностям рынка для работы с резьбовыми соединениями с высокой эффективностью, особенно для тяжелонагруженных крепежных резьбовых изделий, применяемых в энергетике, металлургии и пр.
Максимальное рабочее давление 70 МПа.
Гидроцилиндр изготовлен из алюминиево-титанового сплава, остальные узлы, -из высокопрочной конструкционной стали.
Высокая точность приложения крутящего момента при затяжке, ±3%.
Шарнирное соединение подвода рабочей жидкости (360х180град.) позволяет ориентировать рукава высокого давления в пространстве.
Для исключения ошибочного подключения гайковерты снабжены разными полумуфтами для напорного и сливного рукавов.
Прецизионный малогабаритный храповик снабжен стопором обратного хода, что позволяет увеличить эффективность и точность приложения крутящего момента и защищает храповую муфту от повреждений при экстремальных нагрузках.
Быстродействующий стопорный механизм позволяет легко и быстро производить смену направления вращения приводного квадрата.
По запросу, поставляются сменные приводные валы с наружным шестигранником, или в виде неразъемной головки с внутренним шестигранником, удлинители реакционной опоры.

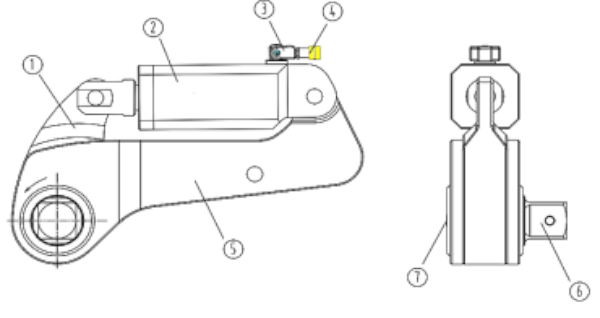

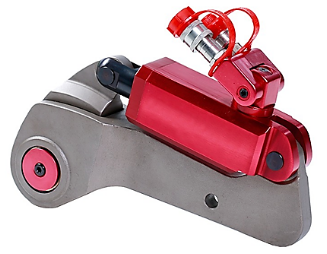

Гайковерт состоит из следующих основных узлов: приводной кронштейн,1; гидроцилиндр, 2; шарнир подвода рабочей жидкости (360х180град.), 3; быстроразъемные соединения,4; реакционная опора, 5; приводной квадрат, 6; фиксатор приводного квадрата,7.
Модель |
Крутящий момент, Нм |
Выходной квадрат, дюйм |
Размер гайки под ключ, мм |
Масса, кг |

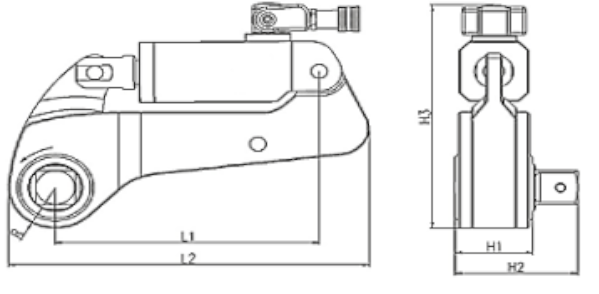

Габариты, мм |
|||||
L1 |
L2 |
H1 |
H2 |
H3 |
R |
|||||
TEV-48SMS |
485-4847 |
1 |
32-75 |
6,2 |
210 |
381 |
55 |
84 |
200 |
35 |
TEV-107SMS |
1071-10712 |
1-1/2 |
46-95 |
12,7 |
258 |
353 |
76 |
120 |
255 |
46 |
TEV-151SMS |
1512-15121 |
1-1/2 |
55-105 |
18,5 |
279 |
385 |
81 |
124 |
278 |
50 |
TEV-201SMS |
2013-20130 |
2 |
85-115 |
25 |
318 |
435 |
88 |
140 |
292 |
56 |
TEV-290SMS |
2909-29089 |
2-1/2 |
90-130 |
31,5 |
340 |
452 |
95 |
160 |
313 |
63 |
TEV-368SMS |
3679-36795 |
2-1/2 |
95-145 |
40,4 |
350 |
472 |
103 |
168 |
335 |
70 |
TEV-606SMS |
6058-60582 |
2-1/2 |
105-175 |
56 |
380 |
525 |
112 |
182 |
386 |
80 |
TEV-844SMS |
8440-84403 |
3 |
105-180 |
68 |
422 |
573 |
135 |
217 |
403 |
85 |
TEV-1200SMS |
12017-120176 |
3-1/2 |
≥200 |
115 |
452 |
660 |
175 |
280 |
450 |
110 |
TEV-1590SMS |
15936-159355 |
4 |
≥200 |
163 |
510 |
770 |
235 |
352 |
520 |
125 |
