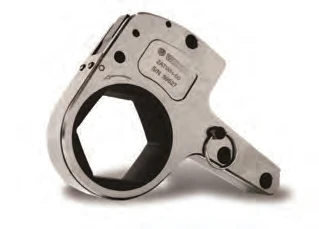

На фото: Модель кассеты 2ATWH-60
Каждая модель гайковерта ATWH включает в себя полный комплект шестигранных кассет, которые сочетают в себе все размеры болтов и гаек в пределах диапазона крутящего момента. При выборе правильной шестигранной кассеты убедитесь, что расстояние между резьбовым соединением и перегородкой для оборудования должно превышать расстояние “А”. Между резьбовыми соединениями должно быть достаточное расстояние, см. схему ниже:

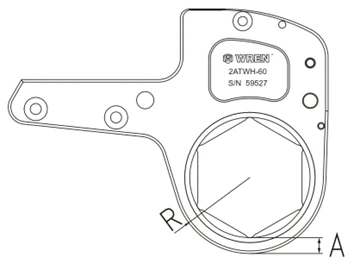

На фото: Чертеж габаритных размеров на примере модели кассеты 2ATWH-60
|
08ATWH (специзготовление) |
2ATWH |
3ATWH (специзготовление) |
4ATWH |
||||||||||||
|
Кассета |
R (мм) |
A (мм) |
Макс Крутящий момент, Нм |
Кассета |
R (мм) |
A (мм) |
Макс Крутящий момент, Нм |
Кассета |
R (мм) |
A (мм) |
Макс Крутящий момент, Нм |
Кассета |
R (мм) |
A (mm) |
Макс Крутящий момент, Нм |
|
08ATWH-30 |
26 |
8 |
1128 |
2ATWH-19 |
27 |
16 |
2238 |
3ATWH-34 |
34 |
14 |
4400 |
4ATWH-34 |
36 |
16 |
2368 |
|
08ATWH-36 |
29 |
8 |
1128 |
2ATWH-22 |
27 |
14 |
2238 |
3ATWH-36 |
34 |
13 |
4400 |
4ATWH-36 |
36 |
15 |
2368 |
|
|
|
|
|
2ATWH-27 |
27 |
11 |
2238 |
3ATWH-41 |
35 |
13 |
4400 |
4ATWH-41 |
39 |
15 |
5526 |
|
|
|
|
|
2ATWH-30 |
29 |
12 |
2238 |
3ATWH-46 |
40 |
13 |
4400 |
4ATWH-46 |
42 |
15 |
5526 |
|
|
|
|
|
2ATWH-32 |
29 |
11 |
2238 |
3ATWH-50 |
42 |
13 |
4400 |
4ATWH-50 |
44 |
15 |
5526 |
|
|
|
|
|
2ATWH-34 |
31 |
11 |
2238 |
3ATWH-55 |
44 |
12 |
4400 |
4ATWH-55 |
46 |
14 |
5526 |
|
|
|
|
|
2ATWH-36 |
31 |
10 |
2238 |
3ATWH-60 |
48 |
13 |
4400 |
4ATWH-60 |
50 |
15 |
5526 |
|
|
|
|
|
2ATWH-41 |
34 |
10 |
2238 |
3ATWH-65 |
51 |
13 |
4400 |
4ATWH-65 |
53 |
15 |
5526 |
|
|
|
|
|
2ATWH-46 |
37 |
10 |
2238 |
3ATWH-70 |
54 |
13 |
4400 |
4ATWH-70 |
56 |
15 |
6108 |
|
|
|
|
|
2ATWH-50 |
40 |
11 |
2238 |
3ATWH-75 |
57 |
13 |
4400 |
4ATWH-75 |
59 |
15 |
6108 |
|
|
|
|
|
2ATWH-55 |
43 |
11 |
2238 |
3ATWH-80 |
59 |
13 |
4400 |
4ATWH-80 |
61 |
15 |
6108 |
|
|
|
|
|
2ATWH-60 |
46 |
11 |
2321 |
|
|
|
|
|
|
|
|
|
8ATWH |
14ATWH |
18ATWH |
|||||||||
|
Кассета |
R (мм) |
A (мм) |
Макс Крутящий момент, Нм |
Кассета |
R (мм) |
A (мм) |
Макс Крутящий момент, Нм |
Кассета |
R (мм) |
A (mm) |
Макс Крутящий момент, Нм |
|
8ATWH-41 |
46 |
22 |
10440 |
14ATWH-50 |
60 |
31 |
18521 |
18ATWH-75 |
65 |
22 |
26011 |
|
8ATWH-46 |
46 |
19 |
10440 |
14ATWH-55 |
60 |
28 |
18521 |
18ATWH-80 |
68 |
22 |
26011 |
|
8ATWH-50 |
46 |
17 |
10440 |
14ATWH-60 |
60 |
25 |
18521 |
18ATWH-85 |
71 |
22 |
26011 |
|
8ATWH-55 |
50 |
18 |
10440 |
14ATWH-65 |
60 |
22 |
18521 |
18ATWH-90 |
74 |
22 |
26011 |
|
8ATWH-60 |
52 |
17 |
10440 |
14ATWH-70 |
60 |
19 |
18521 |
18ATWH-95 |
77 |
22 |
26011 |
|
8ATWH-65 |
55 |
17 |
10440 |
14ATWH-75 |
63 |
19 |
18521 |
18ATWH-100 |
80 |
22 |
26011 |
|
8ATWH-70 |
58 |
17 |
10440 |
14ATWH-80 |
66 |
19 |
18521 |
18ATWH-105 |
84 |
23 |
26011 |
|
8ATWH-75 |
60 |
17 |
10440 |
14ATWH-85 |
69 |
19 |
18521 |
18ATWH-110 |
87 |
23 |
26011 |
|
8ATWH-80 |
63 |
16 |
10440 |
14ATWH-90 |
72 |
20 |
18521 |
18ATWH-115 |
89 |
23 |
26011 |
|
8ATWH-85 |
66 |
16 |
10440 |
14ATWH-95 |
74 |
19 |
18521 |
18ATWH-120 |
92 |
23 |
26011 |
|
8ATWH-90 |
69 |
17 |
10440 |
14ATWH-100 |
77 |
19 |
18521 |
18ATWH-125 |
95 |
23 |
26011 |
|
8ATWH-95 |
71 |
16 |
10440 |
14ATWH-105 |
80 |
19 |
18521 |
18ATWH-130 |
98 |
23 |
26011 |
|
8ATWH-100 |
75 |
17 |
11235 |
14ATWH-110 |
83 |
19 |
18521 |
18ATWH-135 |
101 |
23 |
26011 |
|
8ATWH-105 |
78 |
17 |
11235 |
14ATWH-115 |
87 |
20 |
18521 |
|
|
|
|
|
|
|
|
|
14ATWH-117 |
87 |
19 |
18521 |
|
|
|
|
|
30ATWH |
45ATWH (специзготовление) |
60ATWH |
|||||||||
|
Кассета |
R (мм) |
A (мм) |
Макс Крутящий момент, Нм |
Кассета |
R (mm) |
A (mm) |
Макс Крутящий момент, Нм |
Кассета |
R (mm) |
A (mm) |
Макс Крутящий момент, Нм |
|
30ATWH-85 |
78 |
28 |
41882 |
45ATWH-145 |
117 |
33 |
67162 |
60ATWH-145 |
123 |
38 |
92500 |
|
30ATWH-90 |
78 |
27 |
41882 |
45ATWH-150 |
121 |
33 |
67162 |
60ATWH-150 |
126 |
38 |
92500 |
|
30ATWH-95 |
83 |
28 |
41882 |
45ATWH-155 |
124 |
33 |
67162 |
60ATWH-155 |
129 |
38 |
92500 |
|
30ATWH-100 |
83 |
25 |
41882 |
45ATWH-160 |
127 |
33 |
67162 |
60ATWH-160 |
132 |
38 |
92500 |
|
30ATWH-105 |
89 |
28 |
41882 |
45ATWH-165 |
130 |
33 |
67162 |
60ATWH-165 |
134 |
38 |
92500 |
|
30ATWH-110 |
89 |
25 |
41882 |
45ATWH-170 |
133 |
33 |
67162 |
60ATWH-170 |
137 |
38 |
92500 |
|
30ATWH-115 |
95 |
28 |
41882 |
45ATWH-175 |
136 |
33 |
67162 |
60ATWH-175 |
140 |
38 |
92500 |
|
30ATWH-117 |
95 |
27 |
41882 |
45ATWH-180 |
139 |
33 |
67162 |
60ATWH-180 |
143 |
38 |
92500 |
|
30ATWH-120 |
95 |
25 |
41882 |
45ATWH-185 |
142 |
33 |
67162 |
60ATWH-185 |
146 |
38 |
92500 |
|
30ATWH-125 |
101 |
29 |
41882 |
45ATWH-190 |
145 |
33 |
67162 |
60ATWH-190 |
149 |
38 |
92500 |
|
30ATWH-130 |
101 |
26 |
41882 |
|
|
|
|
60ATWH-195 |
152 |
38 |
92500 |
|
30ATWH-135 |
104 |
26 |
41882 |
|
|
|
|
60ATWH-200 |
154 |
38 |
92500 |
|
30ATWH-140 |
110 |
29 |
41882 |
|
|
|
|
60ATWH-230 |
173 |
40 |
101622 |
|
30ATWH-145 |
110 |
26 |
41882 |
|
|
|
|
|
|
|
|
|
30ATWH-150 |
116 |
29 |
41882 |
|
|
|
|
|
|
|
|
|
30ATWH-155 |
116 |
26 |
41882 |
|
|
|
|
|
|
|
|
|
30ATWH-160 |
128 |
36 |
44593 |
|
|
|
|
|
|
|
|
|
30ATWH-165 |
128 |
33 |
44593 |
|
|
|
|
|
|
|
|
|
30ATWH-170 |
128 |
30 |
44593 |
|
|
|
|
|
|
|
|
|
30ATWH-175 |
128 |
27 |
44593 |
|
|
|
|
|
|
|
|
