Комплекс гидравлический для подъема поворотной платформы экскаватора КГПЭ4-100

Комплекс гидравлический для подъема поворотной платформы экскаватора КГПЭ4-100 предназначен для подъема/опускания поворотной платформы карьерных экскаваторов производства ООО «ИЗ-Картекс им. П.Г.Коробкова» ЭКГ-8И-У; ЭКГ6,3УС-У; ЭКГ-4У-У.

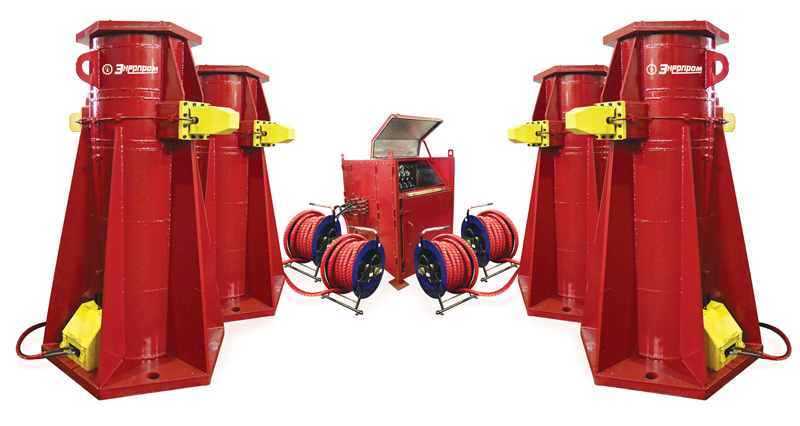

Система состоит из:

  • 4-х гидравлических домкратных стоек, оснащенных гидрозамками;

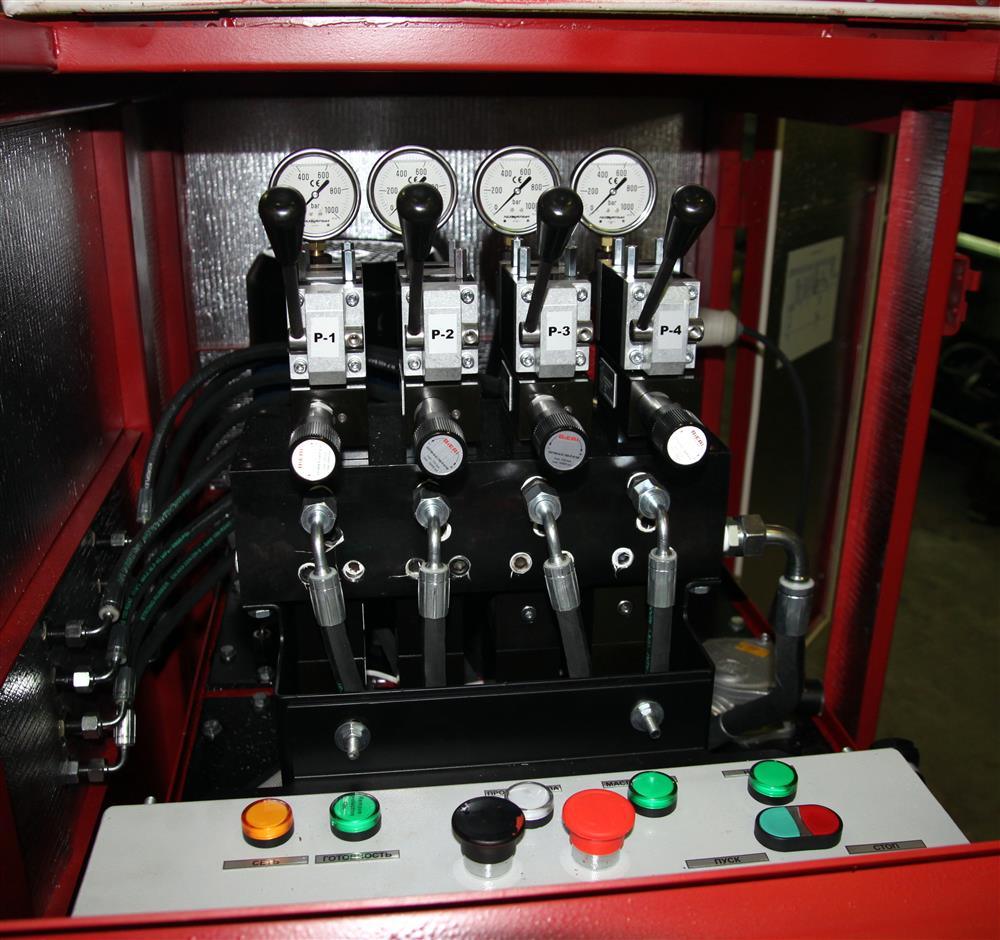

  • 4-х-портовой маслостанции с 4-х-портовым радиально-поршневым насосом и блоком управления;
  • балки;
  • 4-х- катушек с рукавами высокого давления.

Каждая гидравлическая стойка состоит из телескопического корпуса, зафиксированного на опорной плите.

Внутри выдвижной секции на опорной плите неподвижной секции установлен посредством сферической опоры домкрат с гидравлическим возвратом поршня.

Фиксация от опускания обеспечивается гидрозамками и храповиками с дискретностью 30 мм., разблокировка храповиков осуществляется гидроприводом.

Время, затрачиваемое на подготовительные операции по подъему платформы экскаватора составляет 2-3 часа, на подъем платформы экскаватора типа ЭКГ-8,- 30-40 минут.

Схема работы:

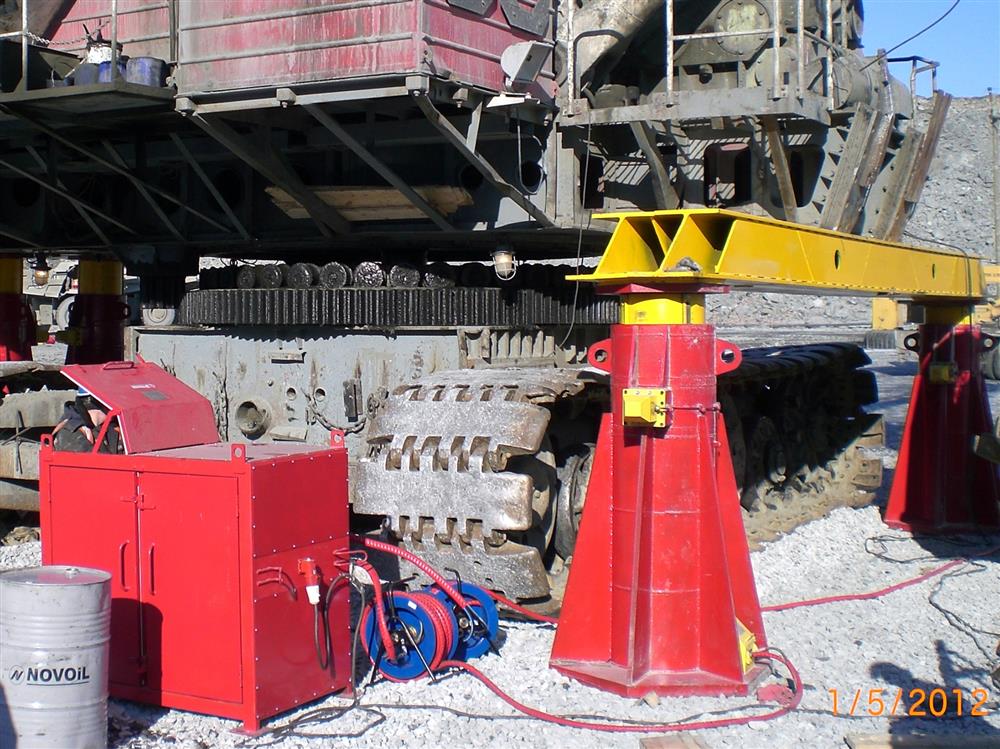

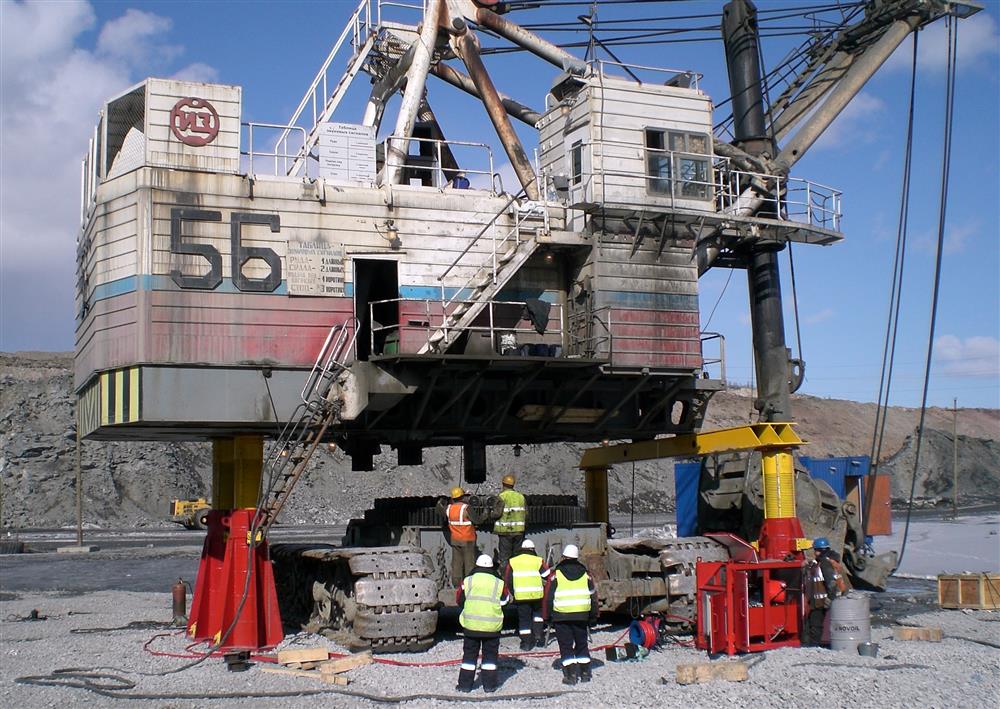

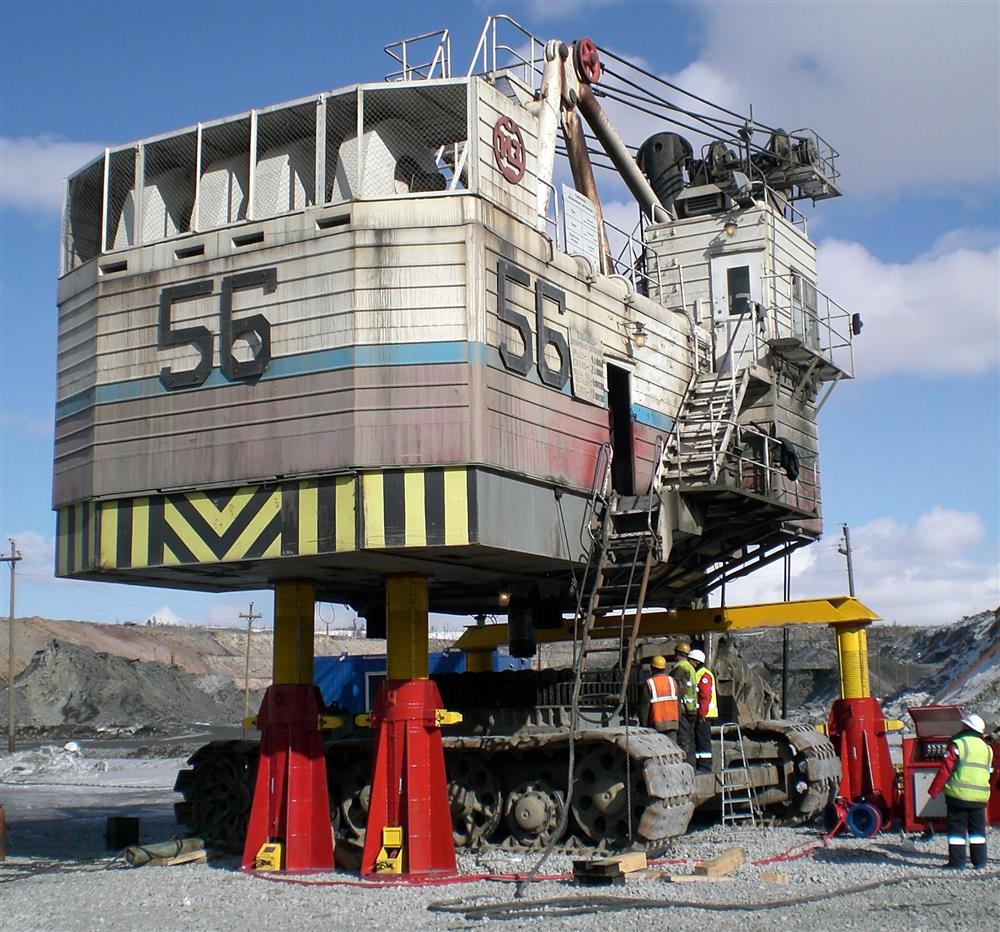

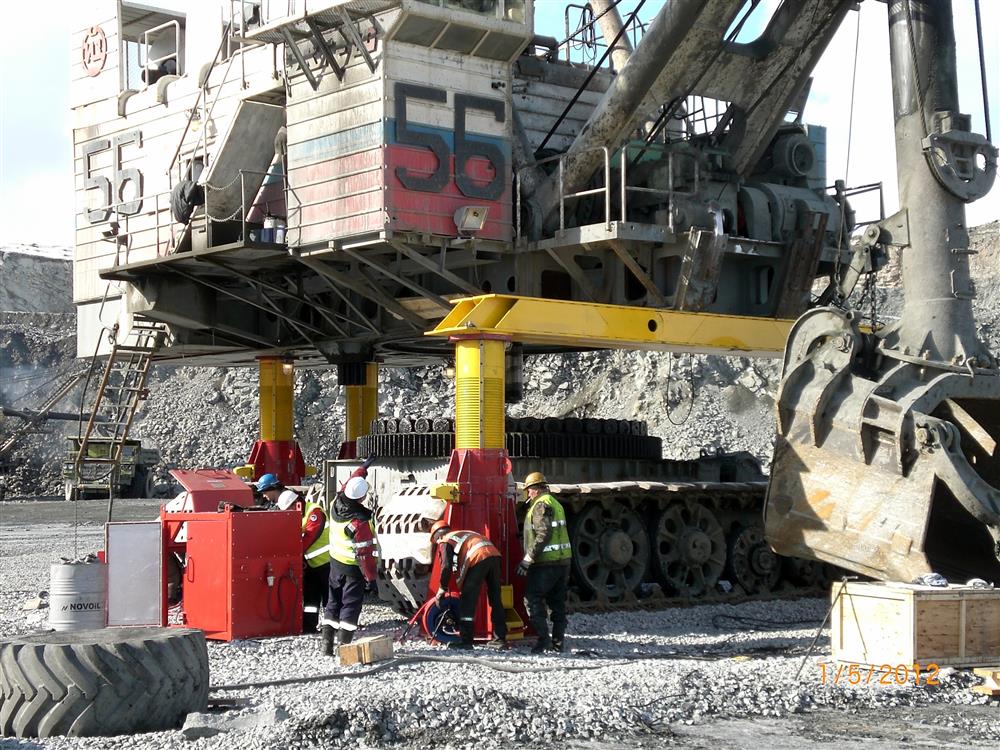

Фотографии в работе:

Комплекс эксплуатируется с мая 2012 г. на ОАО «Карельский окатыш» и на угольном разрезе  «Баганур»  (Республика Монголия) с марта 2015 г.

Технические характеристики КГПЭ4-100:

Параметры

Значения

Модель КГПЭ4-100

Грузоподъемность комплекса, тс

400

Количество гидравлических стоек

4

Номин. грузоподъемность одной стойки, тс

100

Ход поршня, мм

1250

Давление номинальное, МПа

32

Диапазон высот подъема, мм

2590-3840

Габаритные размеры стойки в транспортном положении, ДхШхВ, мм

1535х1200х2150

Вес одной стойки, тс, не более

3,8

Вес балки, тс, не более

4,336

Общий вес, с нас. ст. и РВД, тс

20,637

По заказу разрабатываем и изготавливаем комплексы для подъема поворотной платформы экскаватора с требуемыми техническими характеристиками.

  • КГПЭ4-125 – система подъёма/опускания поворотной платформы экскаваторов производства ООО «ИЗ-Картекс им. П.Г.Коробкова» ЭКГ-8И, ЭКГ-10, ЭКГ-12К;
  • КГПЭ4-160 – система подъёма/опускания поворотной платформы экскаваторов производства ООО «ИЗ-Картекс им. П.Г.Коробкова» ЭКГ-15М, ЭКГ-18Р, ЭКГ-20К(М);
  • КГПЭ4х500 – система подъёма/опускания карьерного экскаватора весом до 1645 тонн. Применен для подъема карьерного экскаватора, модель P&H 4100 XPC (США).
