Комплекс гидравлический для подъёма поворотной платформы экскаваторов КГПЭ4-125

Комплекс гидравлический для подъёма поворотной платформы экскаваторов КГПЭ4-125 предназначен для подъёма/опускания поворотной платформы экскаваторов производства ООО «ИЗ-Картекс им. П.Г.Коробкова» ЭКГ-8И, ЭКГ-10, ЭКГ-12К.

Комплекс выполнен в виде трех гидравлических стоек: одну стойку устанавливают под переднюю часть поворотной платформы экскаватора, пару стоек под ее заднюю часть.

Оснащение стоек:

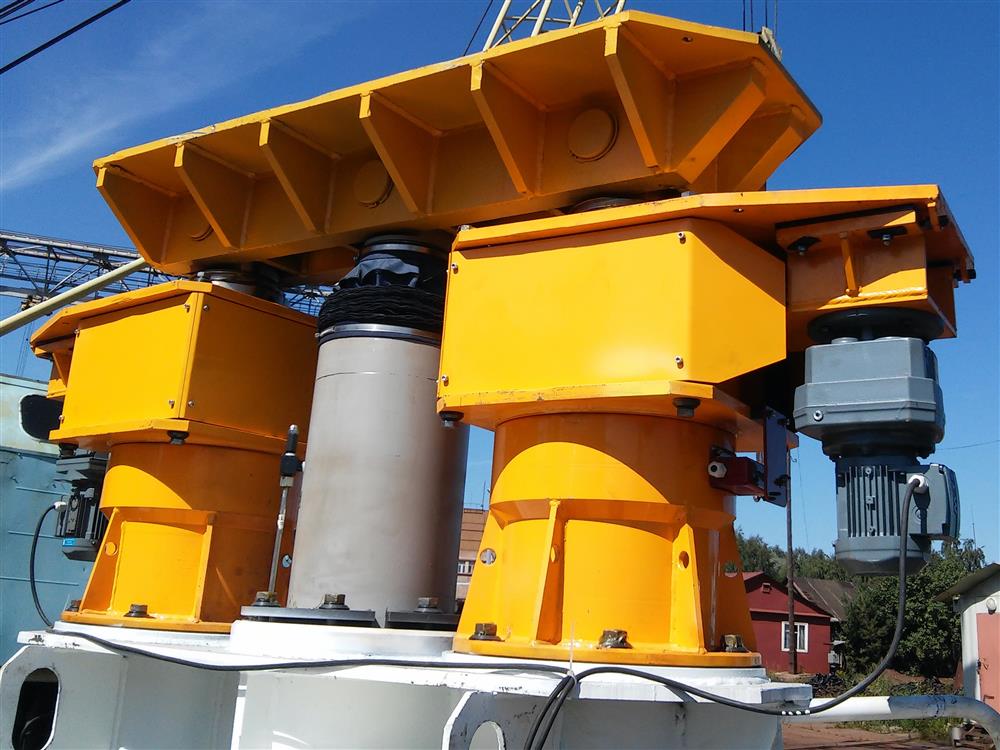

  • Металлоконструкция стоек включает основание, площадку обслуживания, опору (балку) верхнюю.
  • Гидроцилиндры (передний - 2 шт., задний- по 1 шт.). Штока гидроцилиндров оснащены защитой от повреждений и сварочных брызг.
  • Винтовые опоры с гайкой фиксации. Гайки фиксации снабжены автоматическим электроприводом с возможностью ручного вращения.
  • Индивидуальная встроенная насосная станциея с системой управления подъемом/опусканием. Гидролинии, соединяющие насосную станцию и гидроцилиндры, выполнены из металлических трубок.
  • Датчикики высоты подъема.
  • Датчики положения гаек фиксации винтовых опор.
  • Система защиты от неуправляемого опускания: гидрозамки на каждом из гидроцилиндров и опорные винты с гайкой фиксации.
  • Для запуска комплекса при отрицательных температурах предусмотрен подогрев рабочей жидкости.
  • Электропитание стоек 380В с изолированной нейтралью, с защитой кабеля от повреждений прокладкой в металлических трубках.

Электронная система управления комплексом включает: шкафы местного управления подъемом/ опусканием каждой стойки; центральный дистанционный пульт управления подъемом/опусканием всех стоек одновременно.

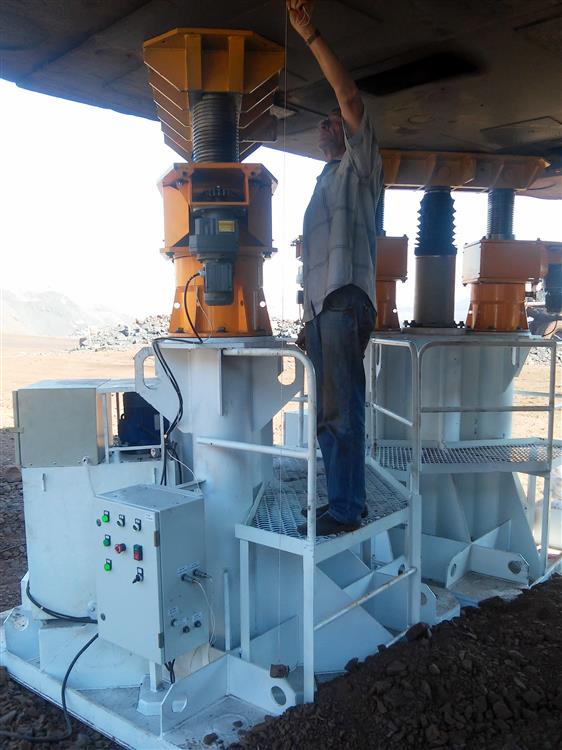

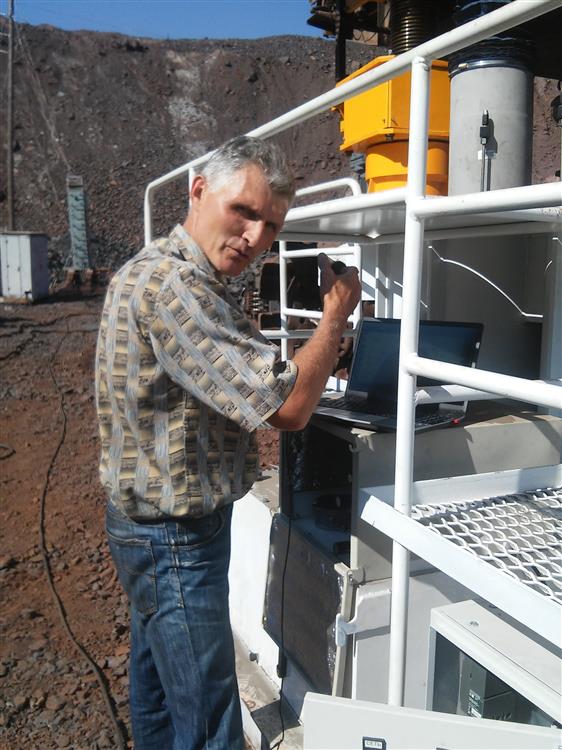

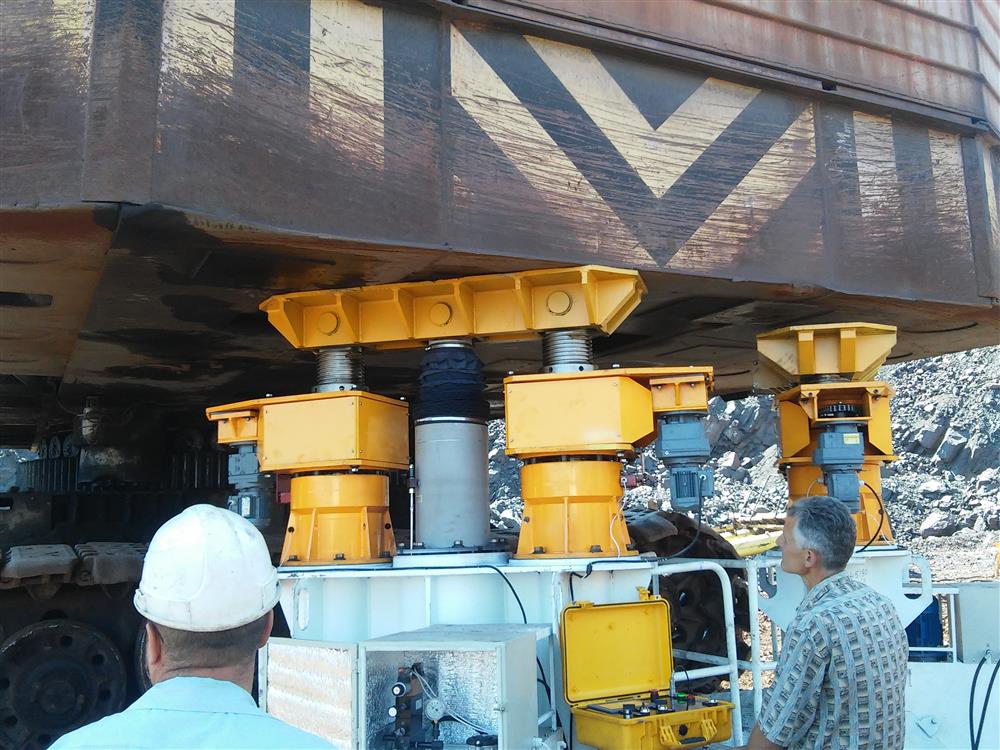

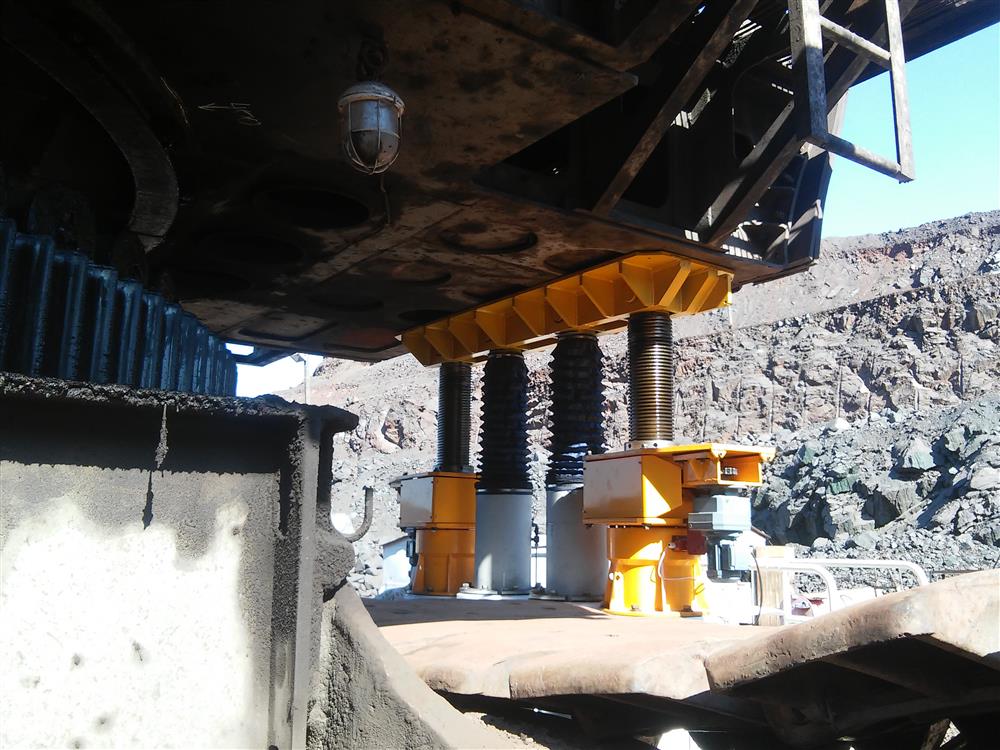

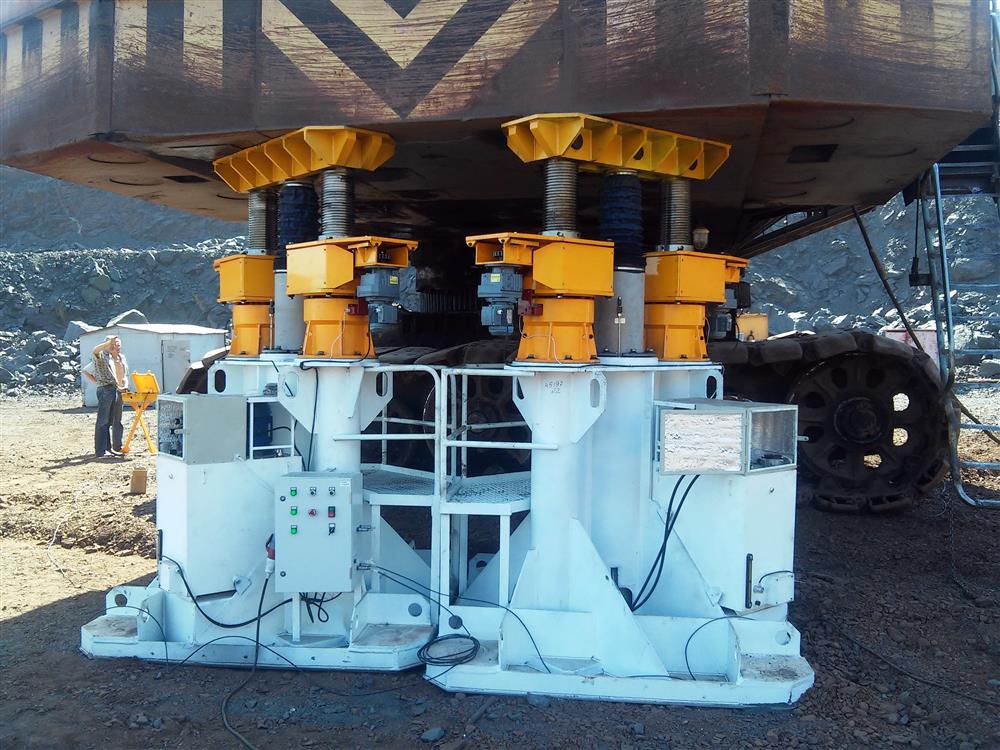

Фотографии в работе:

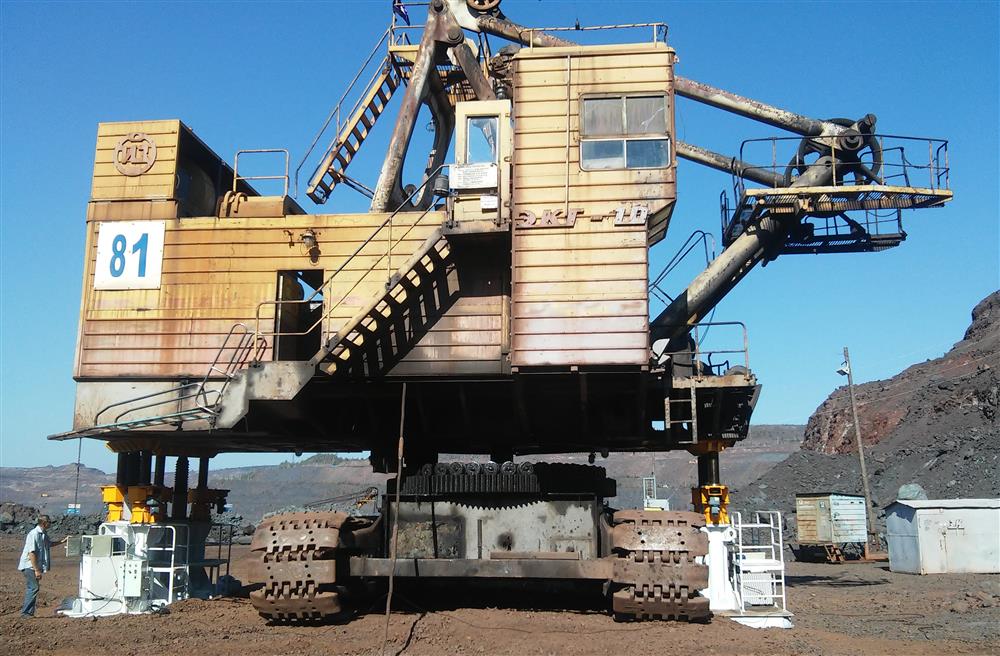

В августе 2015 г. комплекс прошел успешные испытания на Михайловском ГОКе при подъеме поворотной платформы экскаватора ЭКГ-10.

Технические характеристики:

Параметры

Значения

КГПЭ4-125

Грузоподъемность комплекса, тс

500

Количество гидравлических стоек

3

Номин. грузоподъемность одной стойки, тс

Передняя: 250

Задняя: 2х125

Ход поршня, мм

1600

Давление рабочее номинальное, МПа

30

Диапазон высот подъема, мм

2600-4200

Габаритные размеры стойки
в транспортном положении, ДхШхВ, мм

Передняя:

4000х1500х2600

Задняя:

2000х2000х2600

Масса одной стойки, кг, не более

10175

6470х2

Балка верхняя, ДхШхВ, мм

2200х600х190

1600х600х190- 2 шт

Масса балки, кг, не более

587,4

410,8х2

Общая масса, с нас. ст. и РВД, кг

23 500

Диапазон температуры окружающей среды, ºС,

От минус 40 до плюс 40

Макс. расчетное сопротивление материала
рабочей площадки нагрузке от установки, кгс/см2

30

По заказу разрабатываем и изготавливаем комплексы для подъема поворотной платформы экскаватора с требуемыми техническими характеристиками.

  • КГПЭ4-100 – система подъёма/опускания поворотной платформы экскаваторов производства ООО «ИЗ-Картекс им. П.Г.Коробкова» ЭКГ-8И-У; ЭКГ6,3УС-У; ЭКГ-4У-У;
  • КГПЭ4-160 – система подъёма/опускания поворотной платформы экскаваторов производства ООО «ИЗ-Картекс им. П.Г.Коробкова» ЭКГ-15М, ЭКГ-18Р, ЭКГ-20К(М);
  • КГПЭ4х500 – система подъёма/опускания карьерного экскаватора весом до 1645 тонн. Применен для подъема карьерного экскаватора, модель P&H 4100 XPC (США).
