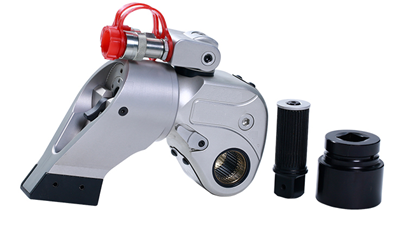

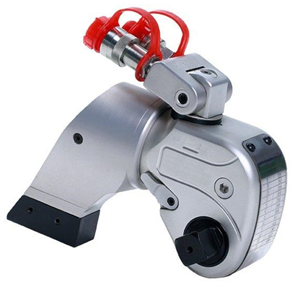

Гайковерты гидравлические торцевые для работы со сменной головкой, серия «Market», TEV-..SM

Особенности гайковертов серии TEV-..SM, «Market».

1 Дизайн, совмещающий современные требования эргономики и обеспечивающий надежное функционирование гайковерта.

2 Диапазон значений крутящего момента, развиваемый данной серией гайковертов, от 185Нм до 70 135Нм (11 моделей), максимально соответствует потребностям рынка для работы с резьбовыми соединениями с максимальной эффективностью.

3 Максимальное рабочее давление 70 МПа.

4 Корпус гайковерта изготовлен из высокопрочного алюминиево-титанового сплава.

5 Высокая точность приложения крутящего момента при затяжке, ±3%.

6 Таблица соответствия, давление рабочей жидкости -крутящий момент, нанесена лазером на корпусе гайковерта.

7 Шарнирное соединение подвода рабочей жидкости (360х180град.) позволяет ориентировать рукава высокого давления в пространстве.

8 Для исключения ошибочного подключения гайковерты снабжены разными полумуфтами для напорного и сливного рукавов.

9 Стандартная угловая реакционная опора поворачивается на 360º и фиксируется в требуемом положении. По запросу, оснащаются различными дополнительными реакционными опорами: прямой, прямой удлиненной.

10 Быстродействующий стопорный механизм позволяет легко и быстро производить

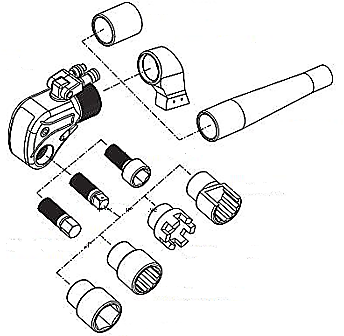

смену направления вращения приводного квадрата. По запросу, поставляются сменные приводные валы с наружным шестигранником, или в виде неразъемной головки с внутренним шестигранником; обеспечена работа с различными типами сменных головок.

Технические характеристики

Модель

Крутящий момент, Нм

Выходной квадрат, дюйм

Размер гайки под ключ, мм

Масса, кг

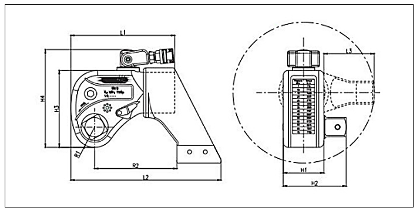

Габариты, мм

L1

L2

H1

H2

H3

H4

R

TEV-18SM

185-1852

3/4

24-55

2,7

138

194

50

73

96

140

26

TEV-44SM

436-4364

1

32-75

4,8

168

244

70

99

125

165

34

TEV-78SM



779-7789

1- 1/2ʺ

41-85

8,8

207

296

80

124

152

193

40

TEV-107SM

1072-10715

1- 1/2ʺ

46-95

12

226

326

90

133

170

211

46

TEV-155SM

1553-15528

1- 1/2ʺ

55-105

14,5

250

366

100

143

186

227

50

TEV-205SM

2050-20501

2

65-120

19

281

402

112

165

208

249

56

TEV-260SM

2617-26171

2- 1/2ʺ

65-130

25

304

442

120

183

226

267

60

TEV-350SM

3493-34928

2- 1/2ʺ

75-145

37,5

331

483

138

202

250

291

66

TEV-500SM

4963-49627

2- 1/2ʺ

95-165

44

390

558

150

219

282

323

77

TEV-590SM

5912-59123

2- 1/2ʺ

75-175

63

412

570

163

229

288

332

80

TEV-700SM

7032-70135

3

105-180

89

418

596

166

236

300

366

82
